Telefonanlagen (Archiv)

AGFEO AS 100 IT

Modulare ISDN-TK-Anlage mit max. 39 Ports und 5 Modulsteckplätzen im 19-Zoll-Metallgehäuse!

Von AGFEO bereits abgekündigt: AS 100 IT
Von AGFEO bereits abgekündigt: AS 100 IT

BILDERGALARIE

PRODUKTBESCHREIBUNG

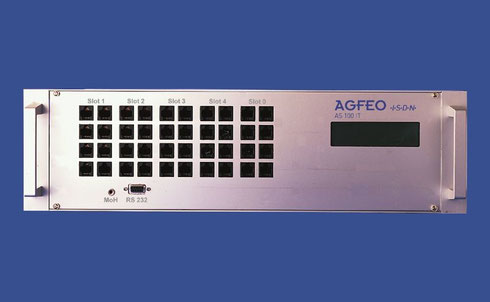

Modulare ISDN-TK-Anlage AGFEO AS 100 IT (P400 IT) im 19-Zoll-Metallgehäuse.

HIGHLIGHTS + LEISTUNGSMERKMALE

Diese Telefonanlage ist durch ihre variable Ausbaumöglichkeit mit zahlreichen, bewährten AGFEO Modulen maßgeschneidert für IT-Umgebungen in 19-Zoll-Racksystemen.

Die AGFEO AS 100 IT wird im Grundausbau mit 5 freien Modulsteckplätzen, davon ist einer für das Verbindungs- oder Vernetzungs-Modul, und 5 Slot Blenden geliefert. Dadurch kann eine individuelle, leistungsstarke ISDN TK-Anlage zusammengestellt werden, die keine Wünsche offen läßt.

Der Ausbau der Anlage mit diversen AGFEO Modulen kann in individueller Bestückung bis zu 39 Ports erfolgen und bei Vernetzung von zwei AGFEO AS 100 IT sind 78 Ports möglich. Zur Vernetzung wird außer eines entsprechenden Patchfeldes das AGFEO V-Paket 4000 benötigt, welches aus einem V-Modul 410, V-Modul 402 und einem Meter CAT.5 Kabel besteht. Die Frontseite der AGFEO AS 100 IT enthält im Vollausbau 5 Patchfelder über die, flexibel routbar, eine strukturierte Verkabelung vorgenommen werden kann.

Dadurch ist die AGFEO TK-Anlage mit minimalen Montage- und Installationsaufwand sehr einfach in vorhandene Netzwerkumgebungen zu integrieren. Hierzu trägt auch ein frontseitig montierter PC-Anschluss, eine Audio-Geräte-Eingangsbuchse und ein LC-Display bei.

GRUNDAUSBAU

> LC Display: 1
> Anlagen- und Mehrgeräteanschluss
> S0-Bus extern: 1
> S0-Bus intern/extern schaltbar: 1
> Varioports: 2
> Anschlüsse für analoge Teilnehmer: 1
> MoH-Schnittstelle: 1
> PC-Schnittstelle (RS 232): 1
> Softwarepaket TK-Suite Basic: 1
> P 400-IT Prozessorbaugruppe: 1
> Höhe: 3 HE x 300 mm (B x H)
> Tiefe: 30 cm
> Stromversorgung: 230 V, 50 Hz

5 STECKPLÄTZE FÜR FOLGENDE MODULE

> Verbindungsmodul - für den Einzelbetrieb erforderlich (an Steckplatz 0)
> V-Paket 4000 für die Vernetzung von zwei AS 100 IT erforderlich (an Steckplatz 0)
> S0-Modul 420
> S0-Modul 440
> T-Modul 404
> T-Modul 407
> T-Modul 408
> TFE-Modul 402
> TFE-Modul 403
> LAN-Modul 310
> AIS-Modul 400 (an Steckplatz 4)
> AL-Modul 4504

ERWEITERUNGSOPTIONEN FÜR FOLGENDE PRODUKTE

> DECT S0-Basis (Anschluss über den internen S0)
> Wireless Alarm Controller
> Wireless Alarm Controller/EIB (Anschluss über RS 232 C)

ANALOGE AGFEO ENDGERÄTE

- T 10
- T 15
- DECT 15
- DECT 25

SYSTEM AGFEO ENDGERÄTE

- ST 21
- ST 25
- ST 30
- ST 31
- ST 40
- DECT 30 *)
- DECT 40 *)

*) in Verbindung mit DECT S0-Basis

AGFEO VIDEO TUTORIALS

Agfeo stellt für die schnelle und einfache Einrichtung verschiedener Funktionen hilfreiche Videos zur verfügung.

Hier geht es zu den Agfeo Video Tutorials für Telefonanlagen und Telefone.

PRODUKTINFORMATIONEN

Titelbild Prospekt AGFEO AS 100 IT
Prospekt AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
prospekt__de (AGFEO AS 100 IT) (2004)
Adobe Acrobat Dokument 228.1 KB

BEDIENUNGSANLEITUNG & DOKUMENTATION

Titelbild Bedienungsanleitung für AGFEO AS 100 IT
Bedienungsanleitung AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
bedienung__de (AGFEO AS 100 IT) (2005
Adobe Acrobat Dokument 2.5 MB

Titelbild Ergänzungen zur Bedienungsanleitung AS 100 IT
Ergänzungen zur Bedienungsanleitung AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
bedienung-ergänzung__de (AGFEO AS 40 P
Adobe Acrobat Dokument 529.0 KB

Titelbild Fernsteuerkarte für AGFEO AS 100 IT
Fernsteuerkarte für AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
fernsteuerkarte__de (AGFEO AS 100 IT)
Adobe Acrobat Dokument 20.8 KB

Titelbild Installationsanleitung für AGFEO AS 100 IT
Installationsanleitung für AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
installation__de (AGFEO AS 100 IT) (2
Adobe Acrobat Dokument 2.6 MB

Titelbild Kurzbedienungsanleitung für analoge- und ISDN-Endgeräte für AGFEO AS 100 IT
Kurzbedienungsanleitung für analoge- und ISDN-Endgeräte für AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
kurzbedienung-ab__de (AGFEO AS 100 IT)
Adobe Acrobat Dokument 89.9 KB

Titelbild Bedienungsanleitung für ST 25, ST 30, DECT 30 für AGFEO AS 100 IT
Bedienungsanleitung für ST 25, ST 30, DECT 30 für AGFEO AS 100 IT
Modulare TK-Anlage für ISDN-Telefonie AGFEO AS 100 IT
kurzbedienung-systel__de (AGFEO AS 100
Adobe Acrobat Dokument 3.5 MB

SOFTWARE & DOWNLOADS

Hier geht es zu allen verfügbaren Downloads (Produktinformationen, Bedienungsanleitungen, Dokumentationen, Software, Firmware, Treiber, Tools, usw.) zur Agfeo Homepage.
